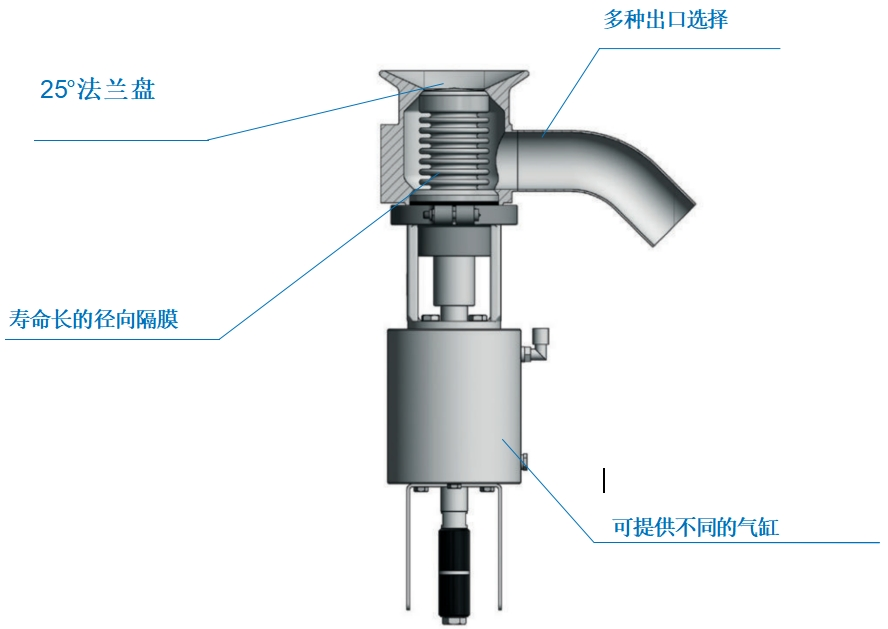

阀门结构：

阀体结构紧凑

可选配附带的冲洗阀/蒸汽阀

法兰成 25° 角，排水性更好。

法兰成 25° 角，排水性更好，或法兰成 7° 角，适用于带混合器的应用场合

效率：

聚四氟乙烯波纹管使用寿命长

压降低

球形阀体使阀门内无圆顶和底盘

阀门可完全排空

产品绝对安全：

由实心棒材制成的机身提供

更高的产品安全性

技术上真空安全

聚四氟乙烯（PTFE）波纹管的褶皱保持打开，具有最佳的清洁性

几乎适用于所有介质

与产品接触的一体式密封 / 加工与环境之间的密封隔离

维修性：

无需特殊工具即可更换垫片

执行器完全可维护

从弹簧关闭（NC）到弹簧打开（NO），反之亦然。

气源要求低

阀芯可完全拆卸至底部

材质

/ 与产品接触 1.4404/AISI 316L

/ 可选 1.4435/AISI 316L

/ 不与产品接触 1.4301/AISI 304

/ 所有阀门均可采用特殊合金，如哈氏合金® C-22、1.4539/904L、1.4529、AL-6XN® 等。

垫圈

/ 聚四氟乙烯波纹管 PTFE TFM 1705

/ 金属波纹管 1.4571/1.4404

温度

/最大连续 130 °C* （三元乙丙橡胶） 121 °C* （聚四氟乙烯）

/ 蒸汽灭菌 150 °C* （三元乙丙橡胶） 135 °C* 短时间约 20 分钟（聚四氟乙烯）

压力

/ 标准关闭压力 6 bar，可根据要求提供更高压力

/ 空气压力最小 6 bar / 最大 10 bar

表面

/ 与产品接触 机械抛光 Ra< 0.8 μm (32 μin)

/ 不与产品接触 Ra< 1,6 μm (63 μin) 机械抛光

/ 可根据要求提供更高质量的表面处理和电子抛光

标准管类连接件

/ DIN 11850-R2 (DIN 11866-A)

/ 外径-中性（DIN 11866-C）

/ DIN EN ISO 1127 (DIN 11866-B)

带冲洗/蒸汽的储罐出口阀

阀门向下

带冲洗/蒸汽阀的水箱出口阀

阀门向后

带冲洗/蒸汽的水箱出口阀

阀门向前
