合金密封管道连接件
建设性优势
一种技术，2 种外壳类型（直插式和角形外壳）
用于容器安装的块状法兰
标准化模块概念带来高度灵活性
40 多家测量和分析仪器生产商为其设备提供 NEUMO BioControl® 连接件
创新的无弹性解决方案（BioControl® CS）
符合 cGMP 标准的设计
无圆顶，几乎无死角
技术优势
标准化的连接允许最大限度的灵活性，以便安装视镜和调整仪器
将介质与弹性体的接触降至最低
无圆顶，例如用于仪器的三通接头或 Ingold 接头
最佳清洁度（CIP / SIP）
可控的弹性体加压
无弹性体回流
经济效益
减少维护成本和停机时间
可减少多个传统接口
从总体拥有成本的角度看，具有很高的潜力
最大限度地降低工艺干扰风险
|
视镜套件 |
|
盲板法兰套件 |
|
技术数据 |
|
|
材质* |
盲法兰： 1.4435 / 316L O 形环：三元乙丙橡胶（FDA） |
|
材料视镜套件* |
法兰：1.4435 / 316L |
|
玻璃：ESG 硼硅酸盐 |
|
|
O 形环：三元乙丙橡胶（FDA + USP VI 级） |
|
|
平面密封：克林格顶级化学 2000 |
|
|
表面光洁度（产品接触面积） |
Ra < 0.8 μm 电抛光 |
|
最大压力 |
PN16 |
|
铁氧体含量（原材料）* |
< 1% |
|
工艺连接 |
25、50、65 和 80 |
|
认证 |
TÜV 组份测试 |
|
* 可根据要求提供其他材料等级（如 2.4602、2.4605、1.4539、6Mo / UNS N08367、钛等）、其他密封材料（如氟橡胶、氟橡胶 / FEP 封装、聚四氟乙烯等）以及不同的表面质量和 delta 铁氧体值。 |
|
|

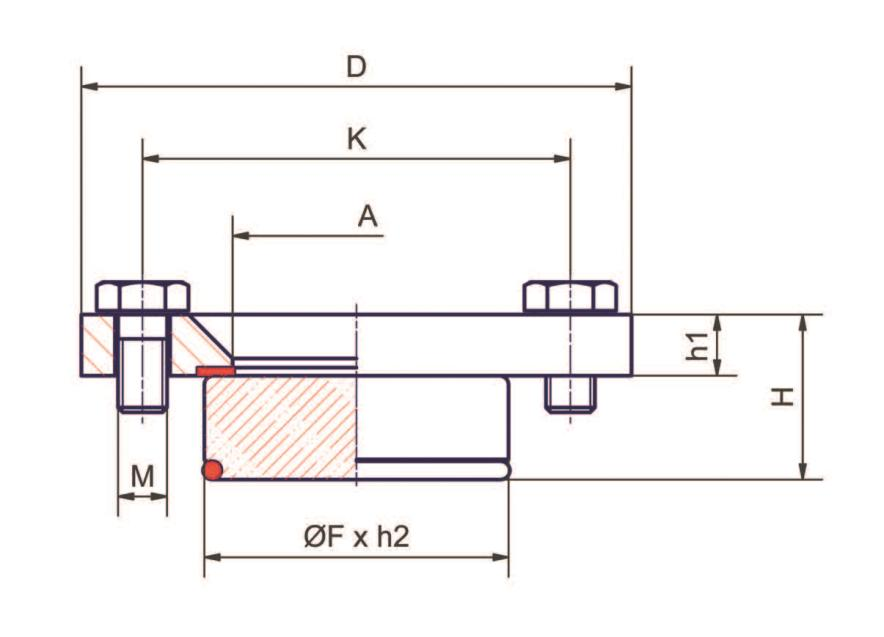

BioControl® - S25 - S80 检视玻璃组件 |
|||||||
|
size |
D |
H |
h1 |
K |
A |
øFxh2 |
M |
|
S25 |
64 |
20 |
9 |
50 |
25 |
30.3x13 |
M6x16 |
|
S50 |
90 |
27 |
10 |
70 |
40.5 |
49.8x17 |
M8x16 |
|
S65 |
120 |
27 |
10 |
95 |
58.5 |
67.8x17 |
M10x18 |
|
S80 |
140 |
37 |
12 |
115 |
78 |
87.3x17 |
M10x25 |
|

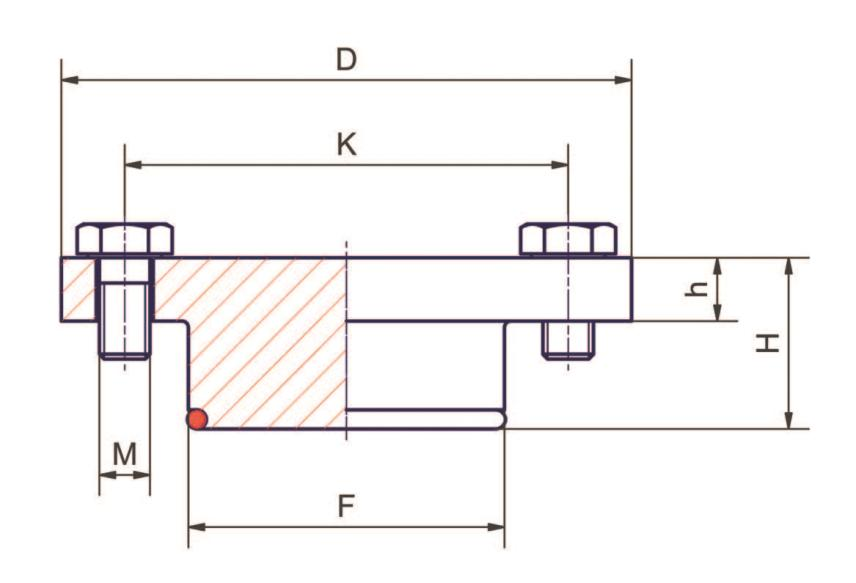

BioControl® - 法兰盲板套件 DS25 - DS80 |
||||||
|
Size |
D |
H |
h |
K |
F |
M |
|
DS25 |
64 |
20 |
9 |
50 |
30.4 |
M6x16 |
|
DS50 |
90 |
27 |
10 |
70 |
49.9 |
M8x16 |
|
DS65 |
120 |
27 |
10 |
95 |
67.9 |
M10x18 |
|
DS80 |
140 |
37 |
12 |
115 |
87.4 |
M10x25 |
