合金密封管道连接件
建设性优势
一种技术，2 种外壳类型（直插式和角形外壳）
用于容器安装的块状法兰
标准化模块概念带来高度灵活性
40 多家测量和分析仪器生产商为其设备提供 NEUMO BioControl® 连接件
创新的无弹性解决方案（BioControl® CS）
符合 cGMP 标准的设计
无圆顶，几乎无死角
技术优势
标准化的连接允许最大限度的灵活性，以便安装视镜和调整仪器
将介质与弹性体的接触降至最低
无圆顶，例如用于仪器的三通接头或 Ingold 接头
最佳清洁度（CIP / SIP）
可控的弹性体加压
无弹性体回流
经济效益
减少维护成本和停机时间
可减少多个传统接口
从总体拥有成本的角度看，具有很高的潜力
最大限度地降低工艺干扰风险
|

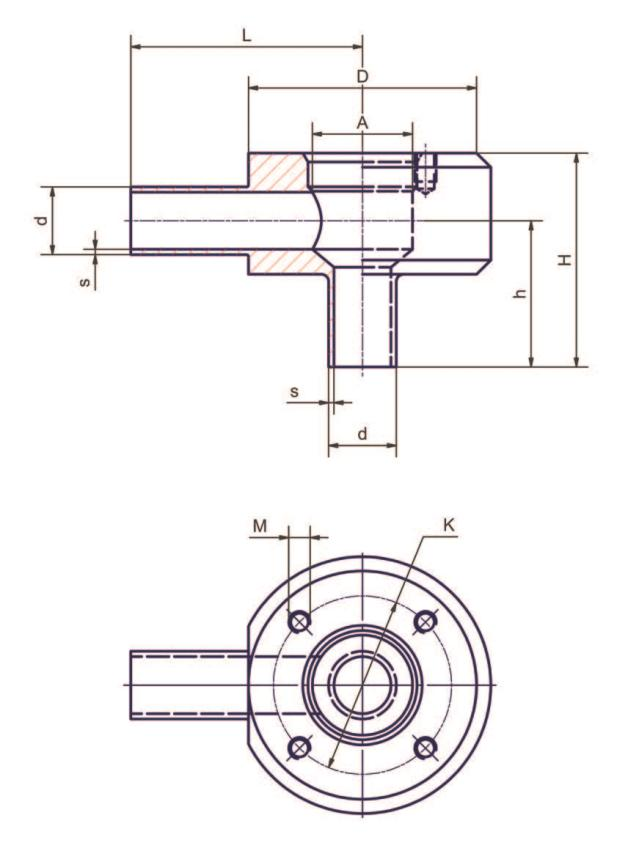

角形外壳 U25 |

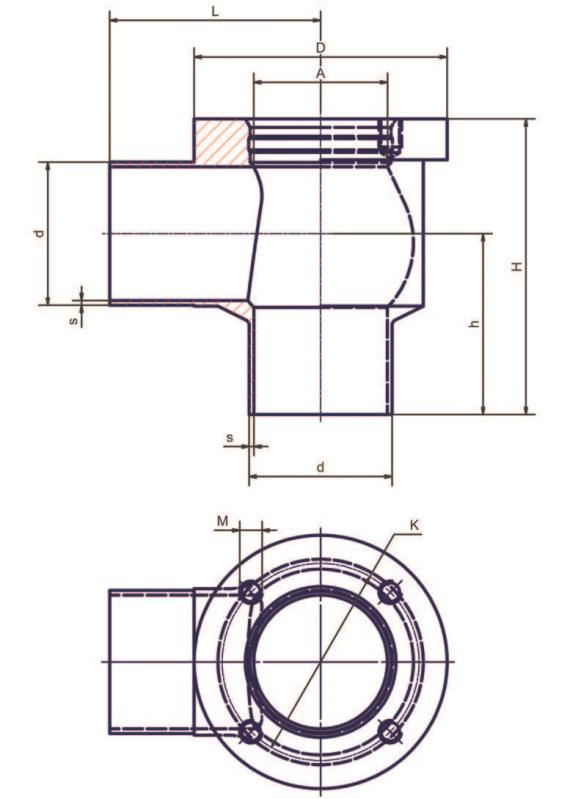

角形外壳 U50-U65 |
|
技术数据 |
|
|
材质* |
1.4435 / 316L |
|
表面光洁度（产品接触面积）* |
Ra < 0.8 μm 电抛光 |
|
最大压力 |
PN16 |
|
最高工作温度 |
-10°C / +200°C |
|
铁氧体含量（原材料）* |
< 1% |
|
工艺连接 |
U25、U50 和 U65 |
|
连接* |
轨道焊接端头，符合 DIN11866 A线(DIN)、B线(ISO)和C线 (ASME-BPE) 标准 |
|
认证 |
TÜV 组份测试 |
|
* 可根据要求提供其他材料等级（如 2.4602、2.4605、1.4539、6Mo / UNS N08367、钛等）以及不同的连接方式、表面质量和三角铁氧体值。 |
|
|
BioControl® - U25 / U50 / U65 角形外壳，管子尺寸符合 DIN11866 A 系列标准 |
||||||||||
|
工艺连接 |
DN |
d |
s |
A |
D |
L |
H |
h |
K |
M |
|
U25 |
4 |
6 |
1 |
28.1 |
64 |
65 |
46 |
33 |
50 |
M6 |
|
U25 |
6 |
8 |
1 |
28.1 |
64 |
65 |
48 |
34 |
50 |
M6 |
|
U25 |
8 |
10 |
1 |
28.1 |
64 |
65 |
50 |
35 |
50 |
M6 |
|
U25 |
10 |
13 |
1.5 |
28.1 |
64 |
65 |
51 |
35 |
50 |
M6 |
|
U25 |
15 |
19 |
1.5 |
28.1 |
64 |
65 |
60 |
41 |
50 |
M6 |
|
U25 |
20 |
23 |
1.5 |
28.1 |
64 |
65 |
65 |
44 |
50 |
M6 |
|
U50 |
25 |
29 |
1.5 |
47.6 |
90 |
75 |
90 |
60 |
70 |
M8 |
|
U50 |
32 |
35 |
1.5 |
47.6 |
90 |
75 |
95 |
62 |
70 |
M8 |
|
U50 |
40 |
41 |
1.5 |
47.6 |
90 |
75 |
95 |
59 |
70 |
M8 |
|
U50 |
50 |
53 |
1.5 |
47.6 |
90 |
75 |
105 |
63 |
70 |
M8 |
|
U50 |
65 |
70 |
2 |
47.6 |
90 |
85 |
130 |
80 |
70 |
M8 |
|
U50 |
80 |
85 |
2 |
47.6 |
90 |
90 |
145 |
87.5 |
70 |
M8 |
|
U50 |
100 |
104 |
2 |
47.6 |
90 |
100 |
165 |
98 |
70 |
M8 |
|
U65 |
40 |
41 |
1.5 |
65.6 |
120 |
90 |
105 |
69 |
95 |
M10 |
|
U65 |
50 |
53 |
1.5 |
65.6 |
120 |
90 |
112 |
70 |
95 |
M10 |
|
U65 |
65 |
70 |
2 |
65.6 |
120 |
100 |
130 |
80 |
95 |
M10 |
|
U65 |
80 |
85 |
2 |
65.6 |
120 |
100 |
145 |
87.5 |
95 |
M10 |
|
U65 |
100 |
104 |
2 |
65.6 |
120 |
100 |
165 |
98 |
95 |
M10 |
|
BioControl® - U25 / U50 / U65 角形外壳，管子尺寸符合 DIN11866 B 系列标准 |
||||||||||
|
工艺连接 |
DN |
d |
s |
A |
D |
L |
H |
h |
K |
M |
|
U25 |
6 |
10.2 |
1.6 |
28.1 |
64 |
65 |
48 |
33.5 |
50 |
M6 |
|
U25 |
8 |
13.5 |
1.6 |
28.1 |
64 |
65 |
53 |
36.85 |
50 |
M6 |
|
U25 |
10 |
17.2 |
1.6 |
28.1 |
64 |
65 |
57 |
39 |
50 |
M6 |
|
U25 |
15 |
21.3 |
1.6 |
28.1 |
64 |
65 |
61 |
40.95 |
50 |
M6 |
|
U25 |
20 |
26.9 |
1.6 |
28.1 |
64 |
65 |
66 |
43.15 |
50 |
M6 |
|
U50 |
25 |
33.7 |
2 |
47.6 |
90 |
75 |
95 |
63.15 |
70 |
M8 |
|
U50 |
32 |
42.4 |
2 |
47.6 |
90 |
75 |
95 |
58.8 |
70 |
M8 |
|
U50 |
40 |
48.3 |
2 |
47.6 |
90 |
75 |
100 |
60.85 |
70 |
M8 |
|
U50 |
50 |
60.3 |
2 |
47.6 |
90 |
75 |
110 |
64.85 |
70 |
M8 |
|
U50 |
65 |
76.1 |
2 |
47.6 |
90 |
85 |
135 |
81.95 |
70 |
M8 |
|
U50 |
80 |
88.9 |
2.3 |
47.6 |
90 |
90 |
150 |
90.85 |
70 |
M8 |
|
U50 |
100 |
114.3 |
2.3 |
47.6 |
90 |
100 |
175 |
103.15 |
70 |
M8 |
|
U65 |
40 |
48.3 |
2 |
65.6 |
120 |
90 |
107 |
67.85 |
95 |
M10 |
|
U65 |
50 |
60.3 |
2 |
65.6 |
120 |
90 |
115 |
69.85 |
95 |
M10 |
|
U65 |
65 |
76.1 |
2 |
65.6 |
120 |
100 |
135 |
81.95 |
95 |
M10 |
|
U65 |
80 |
88.9 |
2.3 |
65.6 |
120 |
100 |
155 |
95.85 |
95 |
M10 |
|
U65 |
100 |
114.3 |
2.3 |
65.6 |
120 |
100 |
175 |
103.15 |
95 |
M10 |
|
BioControl® - U25 / U50 / U65 角形外壳，管子尺寸符合 DIN11866 C 系列标准 |
||||||||||
|
工艺连接 |
DN |
d |
s |
A |
D |
L |
H |
h |
K |
M |
|
U25 |
1/4" |
6.35 |
0.89 |
28.1 |
64 |
65 |
46 |
32.72 |
50 |
M6 |
|
U25 |
3/8" |
9.53 |
0.89 |
28.1 |
64 |
65 |
49 |
34.13 |
50 |
M6 |
|
U25 |
1/2" |
12.7 |
1.65 |
28.1 |
64 |
65 |
52 |
36.3 |
50 |
M6 |
|
U25 |
3/4" |
19.05 |
1.65 |
28.1 |
64 |
65 |
58 |
37.75 |
50 |
M6 |
|
U25 |
1" |
25.4 |
1.65 |
28.1 |
64 |
65 |
65 |
42.95 |
50 |
M6 |
|
U50 |
1" |
25.4 |
1.65 |
47.6 |
90 |
75 |
80 |
51.95 |
70 |
M8 |
|
U50 |
1 1/2" |
38.1 |
1.65 |
47.6 |
90 |
75 |
95 |
60.6 |
70 |
M8 |
|
U50 |
2" |
50.8 |
1.65 |
47.6 |
90 |
75 |
105 |
64.25 |
70 |
M8 |
|
U50 |
2 1/2" |
63.5 |
1.65 |
47.6 |
90 |
75 |
115 |
67.9 |
70 |
M8 |
|
U50 |
3" |
76.2 |
1.65 |
47.6 |
90 |
85 |
135 |
81.55 |
70 |
M8 |
|
U50 |
4" |
101.6 |
2.11 |
47.6 |
90 |
100 |
165 |
99.31 |
70 |
M8 |
|
U65 |
1 1/2" |
38.1 |
1.65 |
65.6 |
120 |
90 |
100 |
65.96 |
95 |
M10 |
|
U65 |
2" |
50.8 |
1.65 |
65.6 |
120 |
90 |
110 |
69.25 |
95 |
M10 |
|
U65 |
2 1/2" |
63.5 |
1.65 |
65.6 |
120 |
90 |
120 |
72.9 |
95 |
M10 |
|
U65 |
3" |
76.2 |
1.65 |
65.6 |
120 |
100 |
140 |
86.55 |
95 |
M10 |
|
U65 |
4" |
101.6 |
2.11 |
65.6 |
120 |
100 |
165 |
99.31 |
95 |
M10 |
